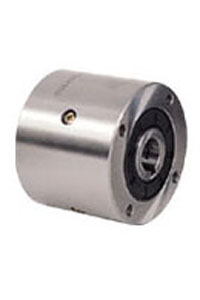

  • MX22离合器、MX35离合器、MX50离合器、MX70离合器
    ·产品材质：轴承钢
    ·产品产地：山东
    ·产品价格：￥.00(需电联价格)
    ·网上报价：￥.00(需电联价格)
    ·生产厂家：临清达瑞轴承制造有限公司
    ·联系人：王洪旗
    ·联系电话：13562012537 18366426352
    ·联系邮件：daruizc@163.com
    ·邮政编码：252665
    ·公司地址：山东省临清烟店工业园
  • 详细介绍

  • MX系列凸轮离合器

    （MX 22至MX70）

    主要用于分度用途

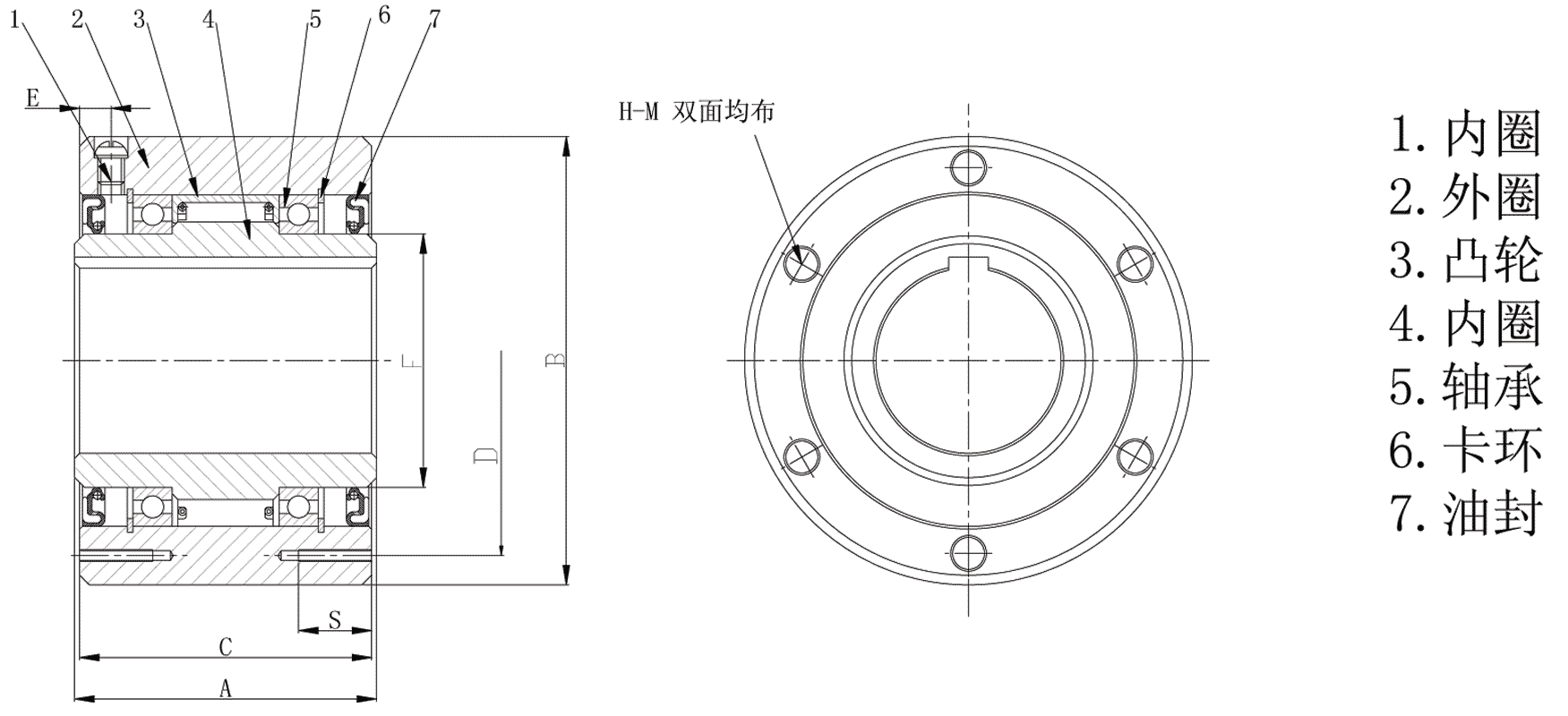

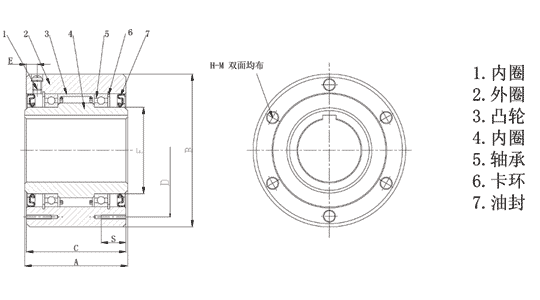

    性能及尺寸

    型号

    扭矩能力（N.m）

    最高分度速度（cys/min）

    轴孔

    A

    B(h7）

    C

    D

    E

    F

    S

    直径(H7)

    键槽

    MX 22

    78

    1,200

    22

    6×2.8

    80

    95

    77

    80

    12

    35

    16

    MX 35

    235

    1,200

    35

    10×3.3

    90

    125

    87

    110

    12

    50

    16

    MX 50

    441

    1,200

    50

    14×3.3

    100

    155

    97

    140

    14

    70

    16

    MX 70

    784

    1,200

    70

    20×4.9

    127

    200

    124

    180

    15

    100

    20



    型号

    H-M 牙孔

    润滑剂油栓

    Oil（cc）

    MX 22

    4×M8×P1.25

    M6×P1.0

    80

    MX 35

    4×M8×P1.25

    M6×P1.0

    110

    MX 50

    6×M10×P1.25

    M8×P1.25

    190

    MX 70

    6×M10×P1.5

    M8×P1.25

    340

    安装及应用

    1.安装时，将离合器插入皮带轮、齿轮或力臂的毂孔内，并将螺栓（高抗拉强度）旋入离合器端面的牙孔内以紧固。见右侧图示。

    2.MX系列凸轮离合器用于压入配合和分度用途，但压入配合时不可超过0.025mm。

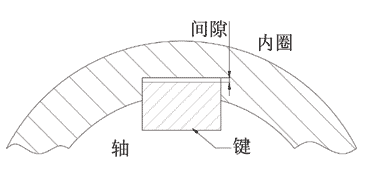

    3.调整键的一侧，使其与键槽紧密配合，但应在键顶部与键槽之间留有一定间隙。

    4.安装离合器至轴上时，请对离合器的内圈端面施加压力，请勿对外圈施加压力。

    5.对凸轮离合器合适的选择提供准确的分度精度。刹车装置与止逆装置同样可能要求精确的性能。



















    毂孔公差应符为H6或H7

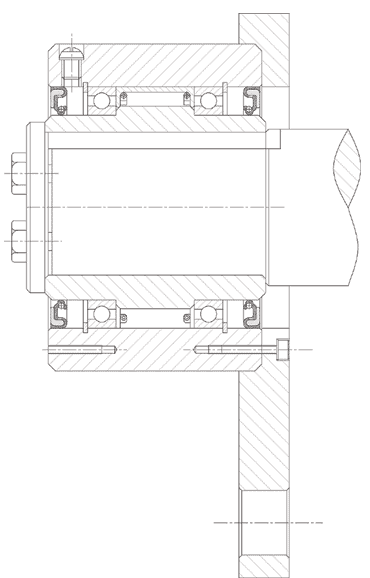

    典型安装方式
