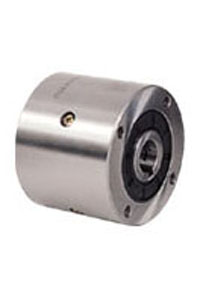

MI系列凸轮离合器
（MI300至MI1300）
普通用途离合器

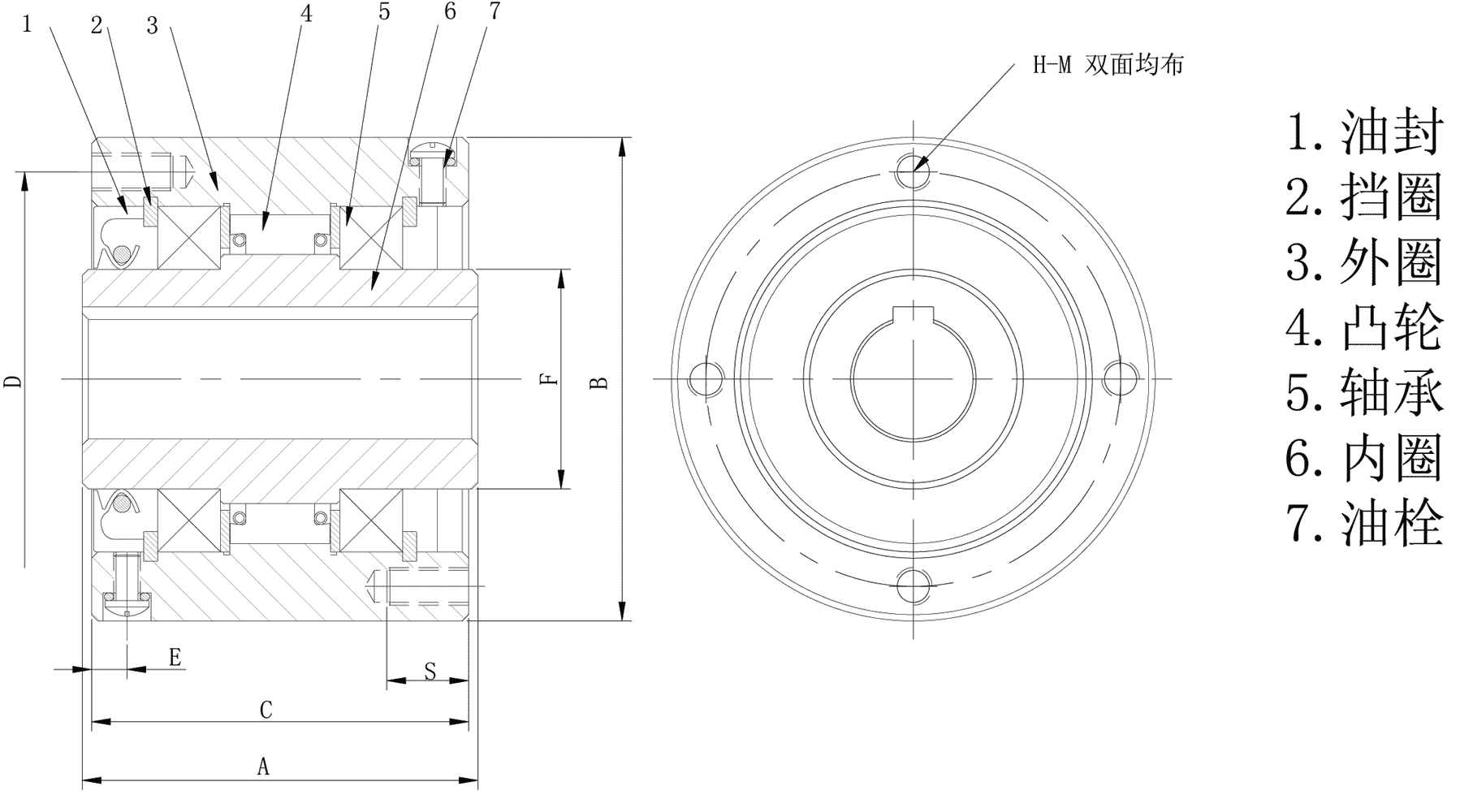

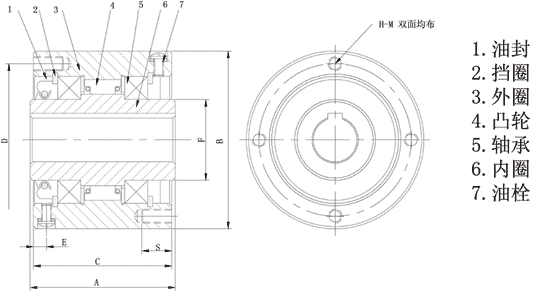

性能及尺寸
型号 | 内圈最高超越转速（r/min） | 最高分度速度（cys/min) | 轴孔 | A | B(h7） | C | D |
直径(H7) | 键槽 |
MI 300 | 50 | 300 | 19 | 5×2 | 63 | 77 | 60 | 66 |
MI 400 | 50 | 300 | 22 | 5×2 | 70 | 88 | 67 | 73 |
MI 500 | 50 | 300 | 31.5 | 7×3 | 89 | 108 | 86 | 92 |
MI 600 | 30 | 300 | 50 | 12×3.5 | 95 | 136 | 92 | 120 |
MI 700 | 30 | 300 | 70 | 18×6 | 127 | 180 | 124 | 160 |
MI 750 | 30 | 300 | 85 | 24×6 | 153 | 200 | 150 | 175 |
MI 800 | 20 | 300 | 110 | 28×7 | 158 | 250 | 155 | 220 |
MI 900 | 20 | 300 | 135 | 35×9 | 165 | 300 | 160 | 265 |
MI 1000 | 20 | 300 | 160 | 38×10 | 188 | 370 | 180 | 325 |
MI 1100 | 20 | 150 | 185 | 45×14 | 260 | 470 | 250 | 415 |
MI 1200 | 20 | 150 | 200 | 45×14 | 260 | 500 | 250 | 440 |
MI 1300 | 20 | 150 | 250 | 56×17.5 | 280 | 600 | 260 | 530 |
型号 | E | F | G | H-M 牙孔 | 油栓 | Oil（cc） |
|
MI 300 | 10.4 | 28.5 | 13 | 4×M6×P1.0 | M6×P1.0 | 25 |
MI 400 | 10.7 | 31.7 | 16 | 4×M8×P1.25 | M6×P1.0 | 30 |
MI 500 | 12.3 | 44.4 | 16 | 4×M8×P1.25 | M6×P1.0 | 50 |
MI 600 | 12.8 | 69.8 | 16 | 6×M8×P1.25 | M6×P1.0 | 80 |
MI 700 | 19.8 | 101.5 | 20 | 6×M10×P1.5 | M6×P1.0 | 135 |
MI 750 | 75 | 110 | 25 | 8×M14×P2.0 | M8×P1.25 | 400 |
MI 800 | 77.5 | 140 | 25 | 8×M16×P2.0 | M8×P1.25 | 500 |
MI 900 | 80 | 170 | 32 | 10×M16×P2.0 | M8×P1.25 | 620 |
MI 1000 | 90 | 200 | 32 | 12×M16×P2.0 | M8×P1.25 | 850 |
MI 1100 | 125 | 260 | 40 | 12×M20×P2.5 | M12×P1.75 | 2900 |
MI 1200 | 125 | 280 | 45 | 12×M24×P3.0 | M12×P1.75 | 3000 |
MI 1300 | 130 | 340 | 50 | 12×M30×P3.5 | M12×P1.75 | 3800 |
安装及使用
1.MI系列凸轮离合器用于分度用途。

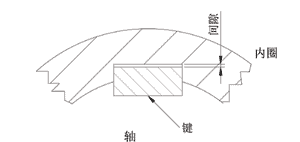

2.在离合器上附装皮带轮、齿轮或链轮时，将离合器插入侧面装置的轮毂中，在离合器的端面的螺纹孔中旋入高抗拉强度的螺栓。轮毂的内孔应符合JIS标准的H6或H7级公差（见图示）。
3.轴推荐的公差如下表：
型号 | 公差 |
MI300，MI400 | +0，-0.021 |
MI500，MI600 | +0，-0.025 |
MI700 | +0，-0.030 |
MI750，MI800 | +0，-0.035 |
MI900，MI1000 | +0，-0.040 |
MI1100，MI1200，MI1300 | +0，-0.046 |
4.键应符合JIS标准的B1301-1959规范，但对于MI750及以上的型号，为附加键。
5.请仅使用平键将离合器固定于轴上，请勿使用锥形键。
6.当离合器在冲击载荷下工作或单纯用于止逆用途，最好使用硬化键和轴。
7.当安装离合器至轴上时，向内圈施加压力，请勿向外圈施加压力。
8.应采用其它装置代替凸轮离合器吸收推力载荷。
9.此类离合器在出货前未做润滑油的密封，请在使用前添加适量的润滑油。
