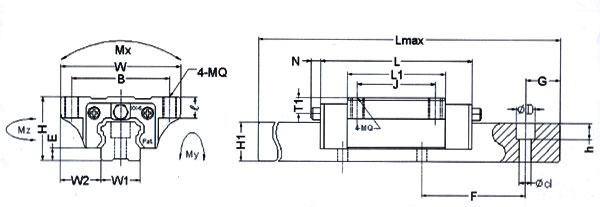

型号

组合尺寸

滑座尺寸

滑轨尺寸

H

W

W₂

E

L

B×J

L₁

油孔

T₁

N

W₁

H₁

F

d×D×h

RHD15C

24

47

16

4.6

66

38×30

Ф4.5×8

40

Ф3

4.3

5

15

14

60

4.5×7.5×5.3

RHD20C

30

63

21.5

5

77.8

53×40

Ф5.5×9

48.8

M6×1

5

6.5

20

18

60

6×9.5×8.5

RHD20CL

92.4

63.4

RHD25C

36

70

23.5

7

88

57×45

Ф7×12

57

M6×1

5

6.5

23

22

60

7×11×9

RHD25CL

110.1

79.1

RHD30C

42

90

31

9

109

72×52

Ф9×12

72

M6×1

7

6.5

28

26

80

9×14×12

RHD30CL

131.3

94.3

RHD35C

48

100

33

9.5

116

82×62

Ф11×9

80.4

M6×1

8

6.5

34

29

80

9×14×12

RHD35CL

RHD45C

62
(60)

120

37.5

14

139

100×80

Ф13×15

102

M8×1

10

13

45

38

100
105

14×20×17

RHD45CL

RHD55C

70

140

43.5

15

170

116×95

Ф14×20

118

M8×1

11

13

53

44

120

16×23×20

RHD55CL
